PIX-POE4AT-2FE

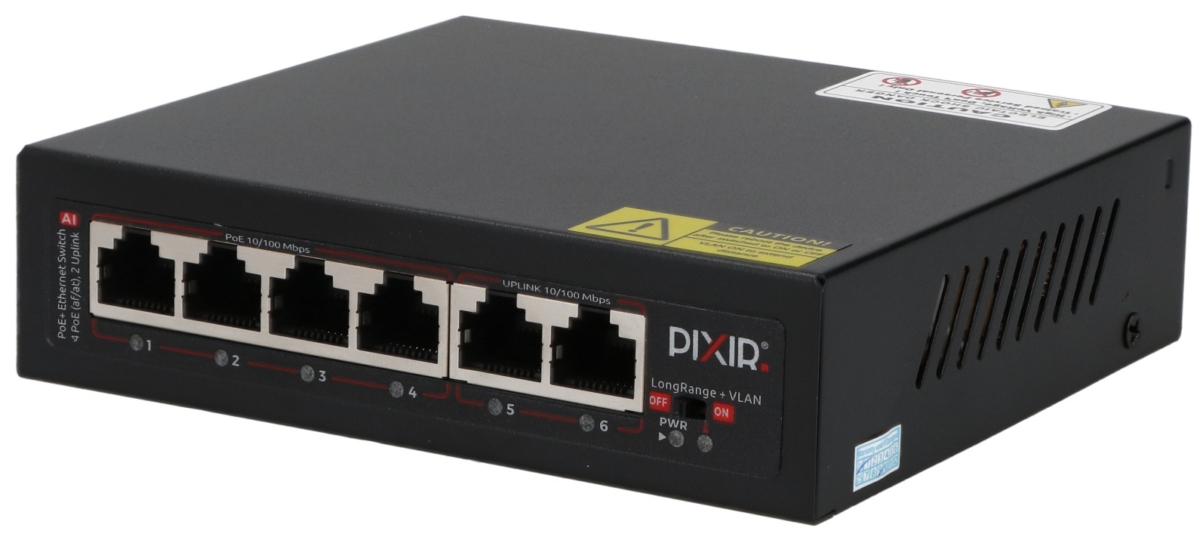

PIX-POE4AT-2FE – 6-portowy switch PoE, przeznaczony do pracy w systemie monitoringu IP. Zaprojektowany z dbałością o szczegóły, cechuje się niezawodnością i stabilnymi parametrami pracy. Do jego cech charakterystycznych można zaliczyć:

• 4 porty PoE 802.3af / 802.3at (10/100 Mb/s), służące do realizacji transmisji i zasilania kamer
• 2 porty UPLINK fast ethernet, (10/100 Mb/s) służące do podłączenia innych urządzeń (np. rejestratora NVR)
• Obsługę trybu VLAN – poprawia bezpieczeństwo i zasięg transmisji switcha z kamerami
• Zabezpieczenie przeciwprzepięciowe do 6 kV
• Zabezpieczenie elektrostatyczne do 4 kV
• Obsługa standardów i protokołów: IEEE 802.3at/af/u/az, IEEE 802.3x full-duplex

Maksymalna moc pojedynczego portu PoE wynosi 30 W (802.3at). Należy jednak pamiętać, że łączna moc wszystkich podłączonych do switcha urządzeń nie może przekroczyć 60 W.

Parametry techniczne:

TRYB VLAN

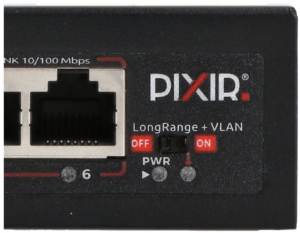

Switch PIX-POE4AT-2FE może pracować w trybie VLAN, który odpowiada za:

• Zwiększenie bezpieczeństwa pracy systemu monitoringu IP. Tryb VLAN izoluje od siebie poszczególnych portów PoE, sprawiając, że są one dla siebie niewidoczne. Chroni to system przed próbami integracji ze strony osób trzecich, które mogłyby wpiąć się do sieci w miejsce kamery. Dzięki trybowi VLAN, niemożliwa jest konfiguracja lub wyłącznie pozostałych kamer pracujących w systemie.
• Zwiększenia maksymalnego zasięgu transmisji do 250 m. Dzięki temu switch znajduje zastosowanie w systemach monitoringu, stosowanych w rozległych obiektach.

Należy pamiętać, aby po przełączeniu w tryb VLAN ponownie uruchomić urządzenie.

STANDARD POE 802.3AF/AT

Technologia Power over Ethernet realizuje transmisję danych oraz zasilania po tym samym kablu. PIX-POE4AT-2FE posiada 4 porty PoE, wspierające standardy 802.3af i 802.3at (PoE / PoE+), dzięki czemu można do niego podłączyć stacjonarne kamery IP i kamer obrotowe IP PTZ. Do najważniejszych zalet technologii PoE można zaliczyć:

• Możliwość montażu kamer w miejscach gdzie nie można wykorzystać standardowych zasilaczy
• Ograniczenie liczby kabli potrzebnych do prawidłowego działania kamer (mniejsze koszty)
• Łatwy i szybki montaż – plug and play

Porty uplink

Switch PIX-POE4AT-2FE posiada dwa porty UPLINK fast ethernet. Zapewniają one wysoką przepustowość łącza, która w zupełności wystarcza do zrealizowania stabilnego połączenia z rejestratorem NVR, kolejnym switchem czy routerem.

MDI/MDIX

Dzięki tej funkcji switch automatycznie rozpoznaje czy podłączany kabel jest krosowany czy prosty. Następnie automatycznie dostosowuje do zastosowanego przewodu parametry pracy. Dzięki temu podłączenie kamer do switcha PIXIR jest jeszcze prostsze.

Store-and-Forward

Switch wykorzystuje standardową metodę transmisji danych Store-and-Forward. Zapewnia ona wysoką skuteczność przekazywania pakietów danych, kosztem nieznacznie wydłużonego czasu przesyłu. Transmisja danych jest bardziej niezawodna, co jest kluczowe dla systemów monitoringu IP.

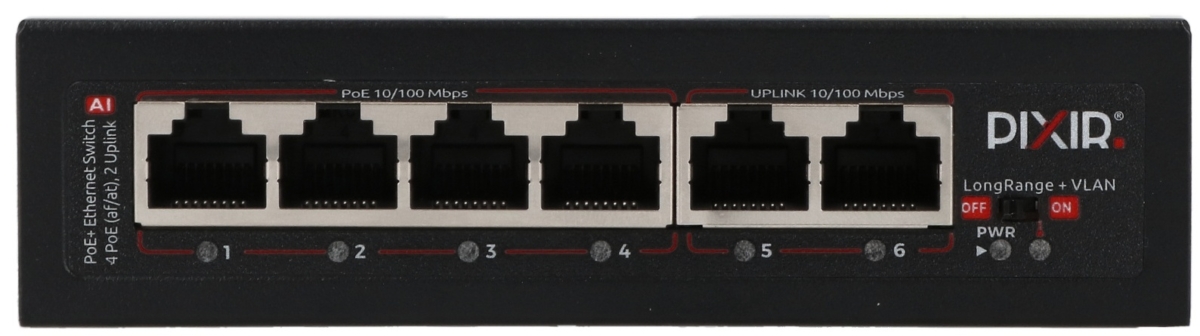

SYGNALIZACJA OPTYCZNA

Kontrola stanu pracy odbywa się przy pomocy diod LED. Świecące się diody pozwalają na szybki i łatwy odczyt stanu każdego portu PoE. Poszczególne stany portów PoE i sposób sygnalizacji są szczegółowo opisane w instrukcji.

Zawartość zestawu:

• PIX-POE4AT-2FE

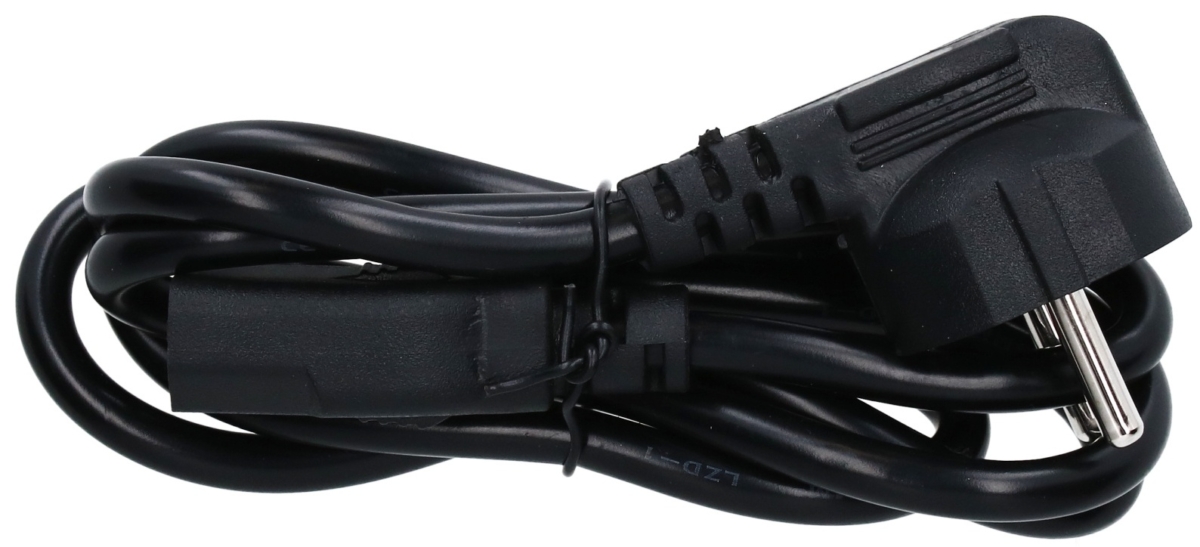

• Zasilacz 1.25 A
• Uchwyty montażowe – 2 szt.
• Gumowe podkładki – 4 szt.
• Śrubki – 6 szt.
• Instrukcja
